HHSW·NUG-1型光電測沙儀
光電測沙儀作為定向研發的超大量程光學泥沙在線監測儀器，多項關鍵技術榮獲國家發明專利。0～1000kg/m3的超大量程可以涵蓋國內絕大部分流域及省區懸移質泥沙在線監測，靈活的安裝方式，適應不同應用場景的需求。具備較高的可靠性和安全性，配套自主研發的全自動測控平臺，實現垂線測點自動定位，確保含沙量數據的代表性，可常年在線連續監測。
安裝方式及應用場景

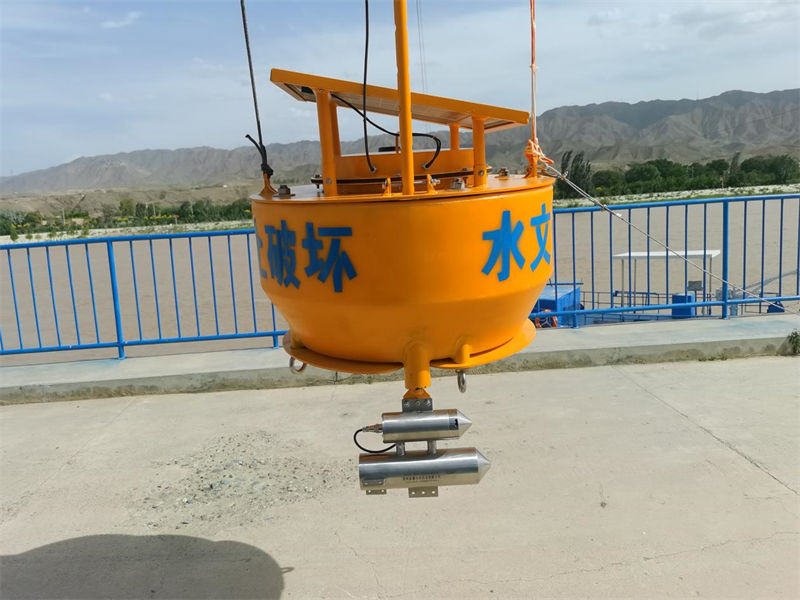

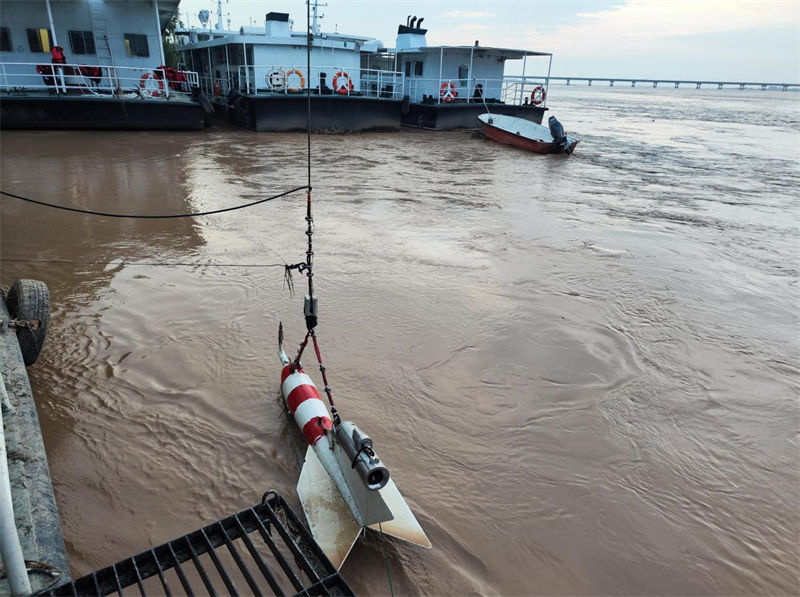

纜道安裝
安裝在鉛魚上或吊箱下部。

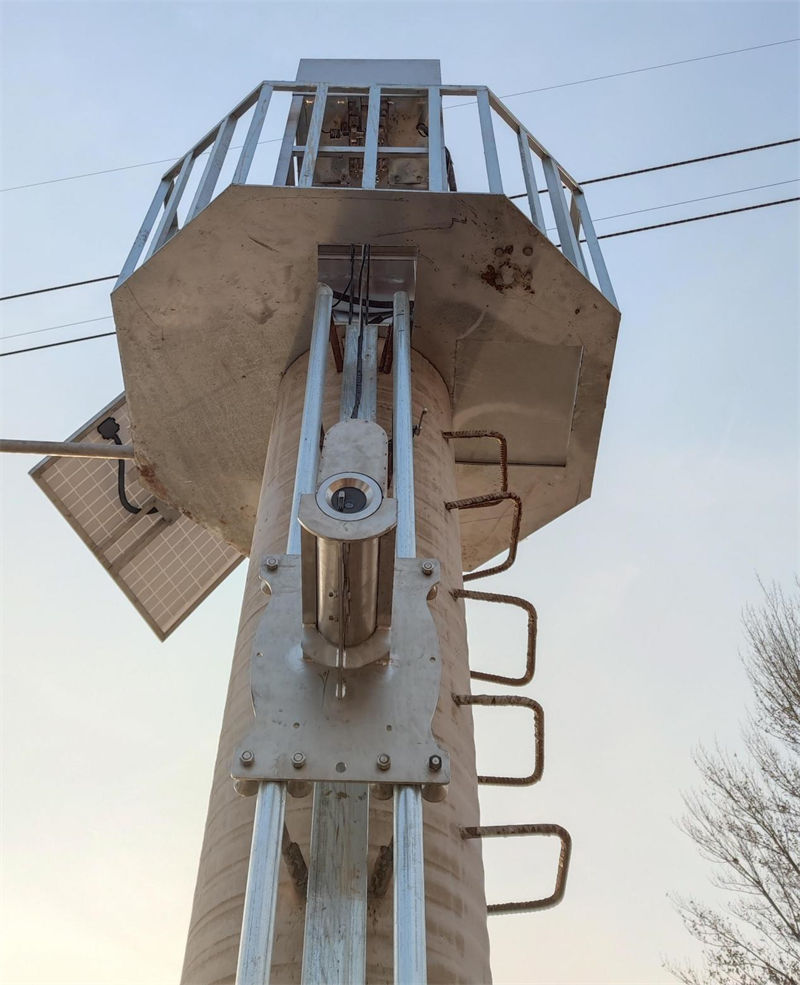

柱體安裝
安裝在橋梁塔架水位井等入水柱體上，結合自動升降系統，可視水位自動升降。適于水位變化大的河道。
浮體安裝
安裝在專用浮體上，適合深水且不具備固定安裝上述條件的地方。不受水位變幅影響。
功能介紹

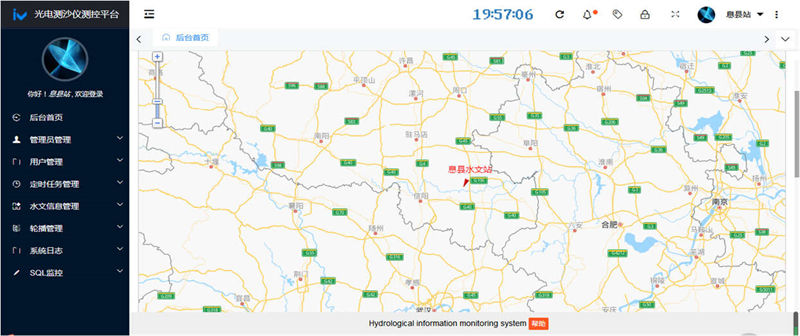

B/S登錄、地圖登錄、巡航標定
1.B/S登錄頁面簡潔、安全、快速。
2.安裝測沙儀的站點地理位置定位，直觀顯示各站點位置

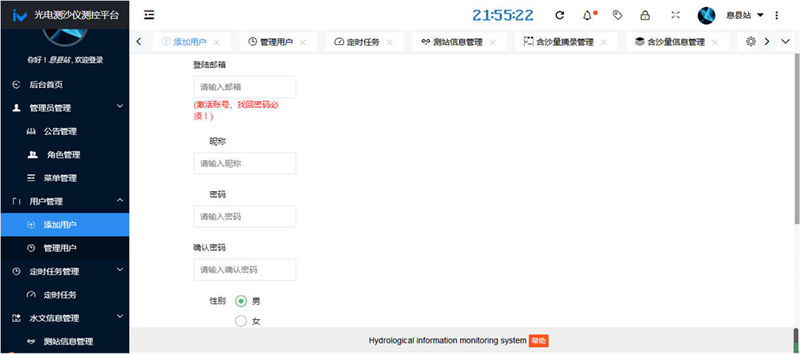

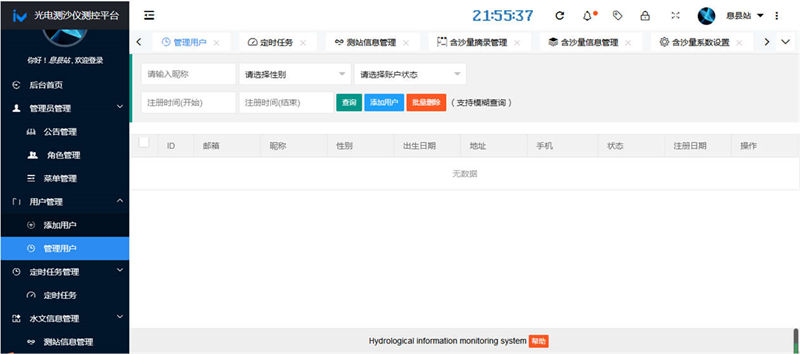

分級權限管理
系統采用分級權限管理，超級管理員賬號擁有高權限，可在線添加測站管理、一般數據查詢等賬號，確保含沙量數據安全。

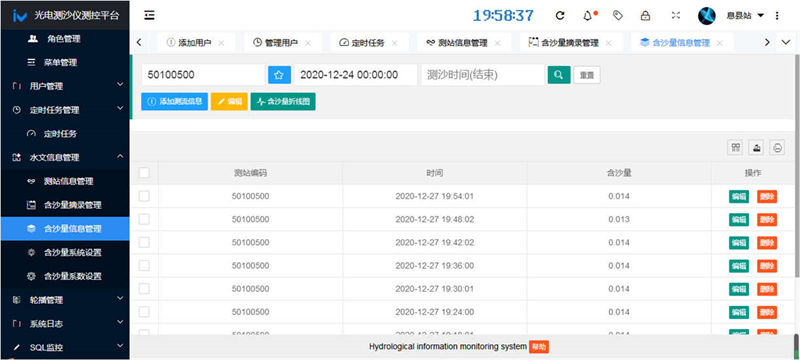

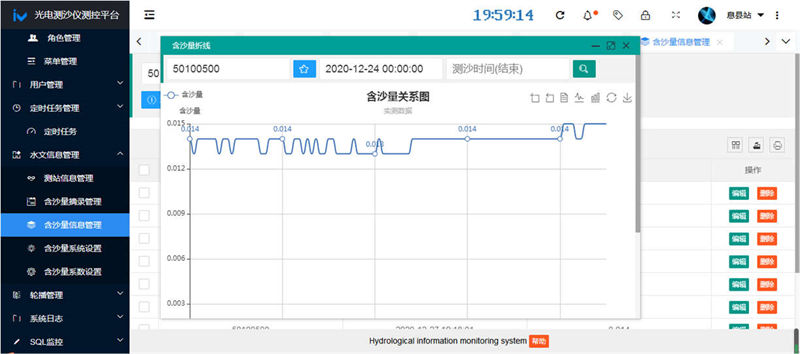

測沙數據實時顯示
測沙數據實時顯示，測沙數據可自定義設定采集時間如6分鐘/次、10分鐘/次等，同時也可調取查看近期及歷史數據，并以曲線圖、柱狀圖、數據列表三種方式進行呈現。

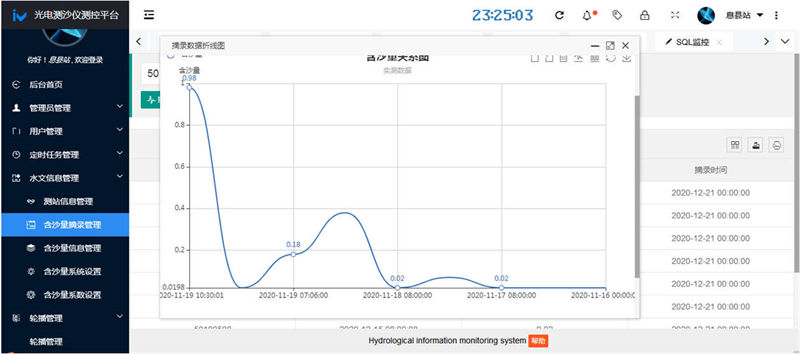

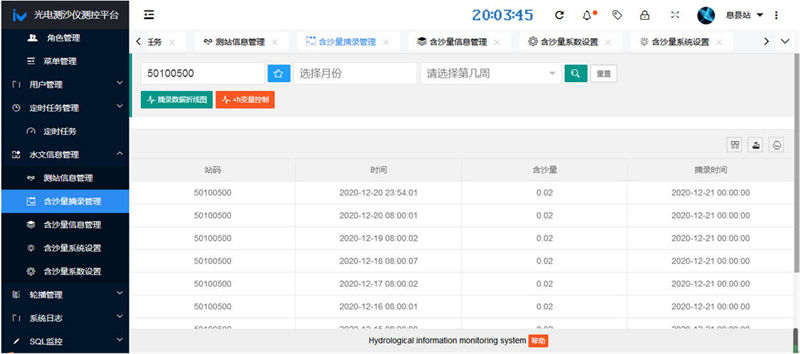

自動摘取所需數據
早8點數據自動摘錄留存，變幅較大數據自動系統自動摘取，方便了解近期及歷史的含沙量數據變化趨勢。
主要參數指標
測沙范圍：0~1000kg/m3;
分辨率：0.001kg/m3;
溫度：0~50℃；
系統誤差：<1%；
測量誤差（標準差）：<5%;
最大流速：5m/s;
功耗：整機<150mA；
供電電壓：DC 12V。
應用情況
該儀器經過多年實踐驗證，已在黃河水文全面推廣，新疆、遼寧、陜西、河北等國內其他流域及省區得到良好應用。2024年6至8月，在黃河三門峽測區成功監測818kg/m3和938kg/m3沙峰，誤差符合規范要求，再次實現光學泥沙在線監測技術突破。黃河中下游干流泥沙在線監測數據率先接入水利部水情會商系統，為國家防汛決策提供了堅實的技術支撐。榮獲黃河水利委員會科學技術一等獎，入選《2024年度水利先進實用技術重點推廣指導目錄》、《2024年水利部成熟適用水利科技成果推廣清單》。相繼被“中央電視臺”、“工人日?qǐng)?bào)”、“中國水利報”、“黃河報”、“山東電視臺”等媒體報道。
科學技術一等獎

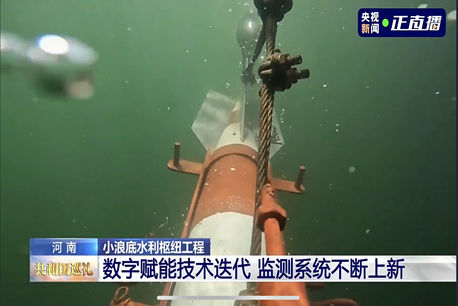

中央電視臺
工人日?qǐng)?bào)

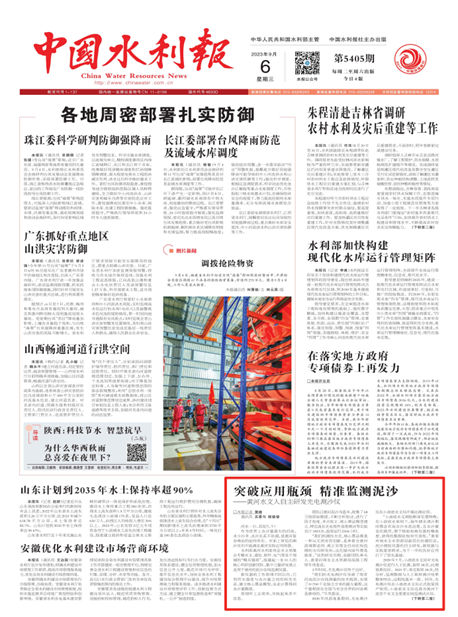

中國水利報
